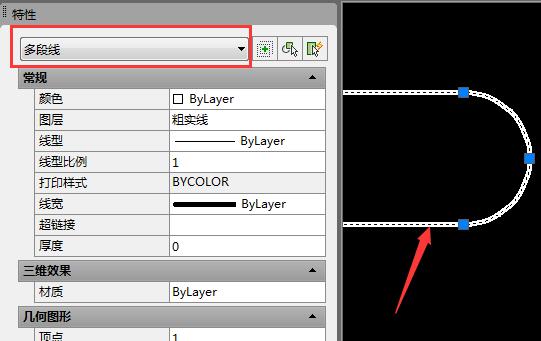

多段線可以繪製直線段和圓弧段組成的複雜圖形，並且可以設置斷的起始和結束寬度，是CAD裏很常用的一種對象。如下圖所示

什麽是多段線？

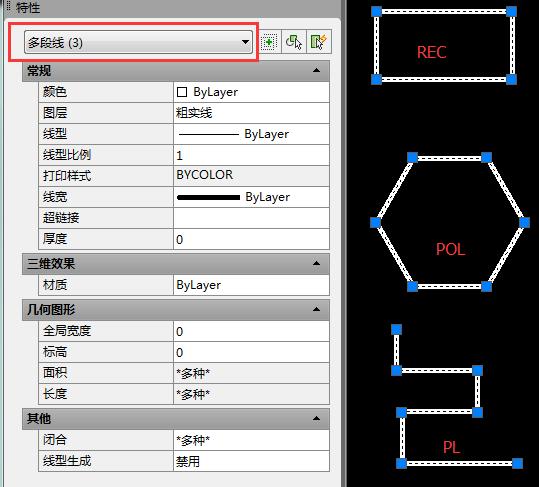

多段線可以是由數條線段或者圓弧組成，多段線與普通線段常規的區別就是多段線是個整體， 在CAD中常見的REC矩形、POL正多邊形、PL多段線繪製的圖形都是多段線。如圖所示。

多段線有什麽用？

1、因為多段線是個整體，所以在一些複雜的施工圖或方案圖中用多段線繪製對象，方便後去的編輯修改

2、可以與一些指令結合使用，比如F倒圓角中可以利用多段線一次倒圓角，O偏移可以將多段線一次偏移得到相似圖形

3、可以利用多段線計算麵積與周長（使用方法：輸入LI指令，選擇多段線空格）

4、利用多段線可以設置線寬的特，可以用來繪製剪頭

多段線與普通線段如何轉換？

由於在某些情況下，不方便直接繪製多段線，或需要單獨編輯某段線，所以需要將多段線和普通線段直接進行轉換。

1、多段線轉換成普通線段：X分解

2、普通線段轉換成多段線

（1）低版本CAD（如07/08/10）：使用PE編輯多段線，步驟：輸入PE—M—選擇對象— —J— —ESC（—代表空格，— —代表空格兩次）

（2）高版本CAD（如14/15/16）：使用J合並

（3）適用所以版本，BO邊界創建

但這個指令需要轉換的線條組成一個封閉的線框，同時BO會產生重線，所以需要用OVERKILL消除重線。
